求音箱图纸---南鲸176-8xb

olo

66 主题	0 好友	0 积分

信息监察员

Rank: 9 Rank: 9 Rank: 9

UID: 107012
帖子: 960
主题: 66
精华: 0
积分: 0
威望: 838
金钱: 100 分
阅读权限: 200
在线时间: 0 小时
注册时间: 2004-5-6
最后登录: 2014-8-24

发消息

电梯直达

1^#

发表于 2007-8-24 09:40 |只看该作者 |倒序浏览

http://bbs1.yournet.cn/cgi-bin/topic.cgi?forum=1&topic=9975&show=4750

分享到: QQ空间 腾讯微博 腾讯朋友

分享0 收藏0

使用道具举报

shaohuazhong

5 主题	0 好友	0 积分

信息监察员

Rank: 9 Rank: 9 Rank: 9

UID: 108530
帖子: 159
主题: 5
精华: 0
积分: 0
威望: 106
金钱: 100 分
阅读权限: 200
在线时间: 0 小时
注册时间: 2005-1-4
最后登录: 2014-8-24

发消息

2^#

发表于 2007-8-25 02:54 |只看该作者

顶顶上来!!看那位高人帮忙!!!

使用道具举报

zhw3366

6 主题	0 好友	64 积分

信息监察员

Rank: 9 Rank: 9 Rank: 9

UID: 113654
帖子: 200
主题: 6
精华: 0
积分: 64
威望: 64
金钱: 104 分
阅读权限: 200
在线时间: 9 小时
注册时间: 2005-5-11
最后登录: 2017-6-3

发消息

3^#

发表于 2007-8-26 10:13 |只看该作者

介绍一款超低失真发烧功放板（单声道）

我实在不懂，不过帮顶．＝＝坛子里的高手出来就解决了．

使用道具举报

语蓝

164 主题	0 好友	3393 积分

版主

Rank: 8 Rank: 8

UID: 123306
帖子: 6598
主题: 164
精华: 1
积分: 3393
威望: 3393
金钱: 1364269 分
阅读权限: 100
在线时间: 44 小时
注册时间: 2003-11-16
最后登录: 2017-7-2

发消息

4^#

发表于 2007-8-26 10:42 |只看该作者

1.分频器

L1=0.68 1MM以上铜丝

L2=0.43

CI=5.29

C2=3.2 WIMA电容

C3=1 WIMA最好电容MKP10

RI=2.2 无感水泥电阻

R2=22 同上

使用道具举报

语蓝

164 主题	0 好友	3393 积分

版主

Rank: 8 Rank: 8

UID: 123306
帖子: 6598
主题: 164
精华: 1
积分: 3393
威望: 3393
金钱: 1364269 分
阅读权限: 100
在线时间: 44 小时
注册时间: 2003-11-16
最后登录: 2017-7-2

发消息

5^#

发表于 2007-8-26 10:43 |只看该作者

型号。YD178-8X

阻抗：（Ω）8

功率：（W）100

频响范围（HZ）45-5000

灵敏度（dB）91±3

外径：（mm）178

磁体尺寸（mm）120

材质：橡皮边亚光盆

Q值。0.58

有效振动半径（mm） 65

等效容积（L）44

振动质量（g）18

使用道具举报

语蓝

164 主题	0 好友	3393 积分

版主

Rank: 8 Rank: 8

UID: 123306
帖子: 6598
主题: 164
精华: 1
积分: 3393
威望: 3393
金钱: 1364269 分
阅读权限: 100
在线时间: 44 小时
注册时间: 2003-11-16
最后登录: 2017-7-2

发消息

6^#

发表于 2007-8-26 10:45 |只看该作者

做个书架箱

560*205*300

容积约22L

买一张18MM的板子（福人）

面板两块18MM合并为36MM

其它都是18MM

理论上,需要32升的容积

其他具体自己看看这个帖子

http://bbs.hifidiy.net/viewthread.php?tid=47329&extra=&highlight=%2B%BC%A6%B3%E1%C1%FA%CF%BA&page=3

http://bbs.hifidiy.net/viewthread.php?tid=68474&highlight=yd176

使用道具举报

olo

66 主题	0 好友	0 积分

信息监察员

Rank: 9 Rank: 9 Rank: 9

UID: 107012
帖子: 960
主题: 66
精华: 0
积分: 0
威望: 838
金钱: 100 分
阅读权限: 200
在线时间: 0 小时
注册时间: 2004-5-6
最后登录: 2014-8-24

发消息

7^#

发表于 2007-8-29 21:33 |只看该作者

谢谢玉兰兄！

[此贴子已经被作者于2007-8-29 21:43:07编辑过]

使用道具举报

olo

66 主题	0 好友	0 积分

信息监察员

Rank: 9 Rank: 9 Rank: 9

UID: 107012
帖子: 960
主题: 66
精华: 0
积分: 0
威望: 838
金钱: 100 分
阅读权限: 200
在线时间: 0 小时
注册时间: 2004-5-6
最后登录: 2014-8-24

发消息

8^#

发表于 2007-8-29 21:47 |只看该作者

没用过书架箱的架子，不知道可不可以移动？！

使用道具举报

语蓝

164 主题	0 好友	3393 积分

版主

Rank: 8 Rank: 8

UID: 123306
帖子: 6598
主题: 164
精华: 1
积分: 3393
威望: 3393
金钱: 1364269 分
阅读权限: 100
在线时间: 44 小时
注册时间: 2003-11-16
最后登录: 2017-7-2

发消息

9^#

发表于 2007-8-30 09:14 |只看该作者

移动？你指摆位么‘？

使用道具举报

olo

66 主题	0 好友	0 积分

信息监察员

Rank: 9 Rank: 9 Rank: 9

UID: 107012
帖子: 960
主题: 66
精华: 0
积分: 0
威望: 838
金钱: 100 分
阅读权限: 200
在线时间: 0 小时
注册时间: 2004-5-6
最后登录: 2014-8-24

发消息

10^#

发表于 2007-8-30 21:40 |只看该作者

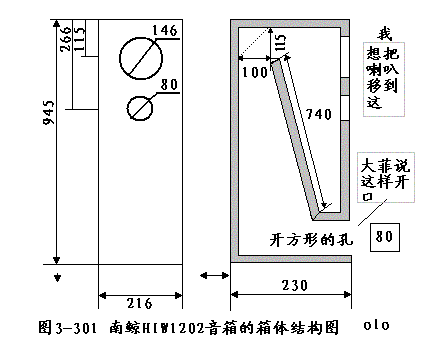

移动？---〉把喇叭从前面换到后面。不知道行吗，不行就还在前面老老实实作，后面出气！图的左面是原图，右面是我想做的样子---没说明白！
